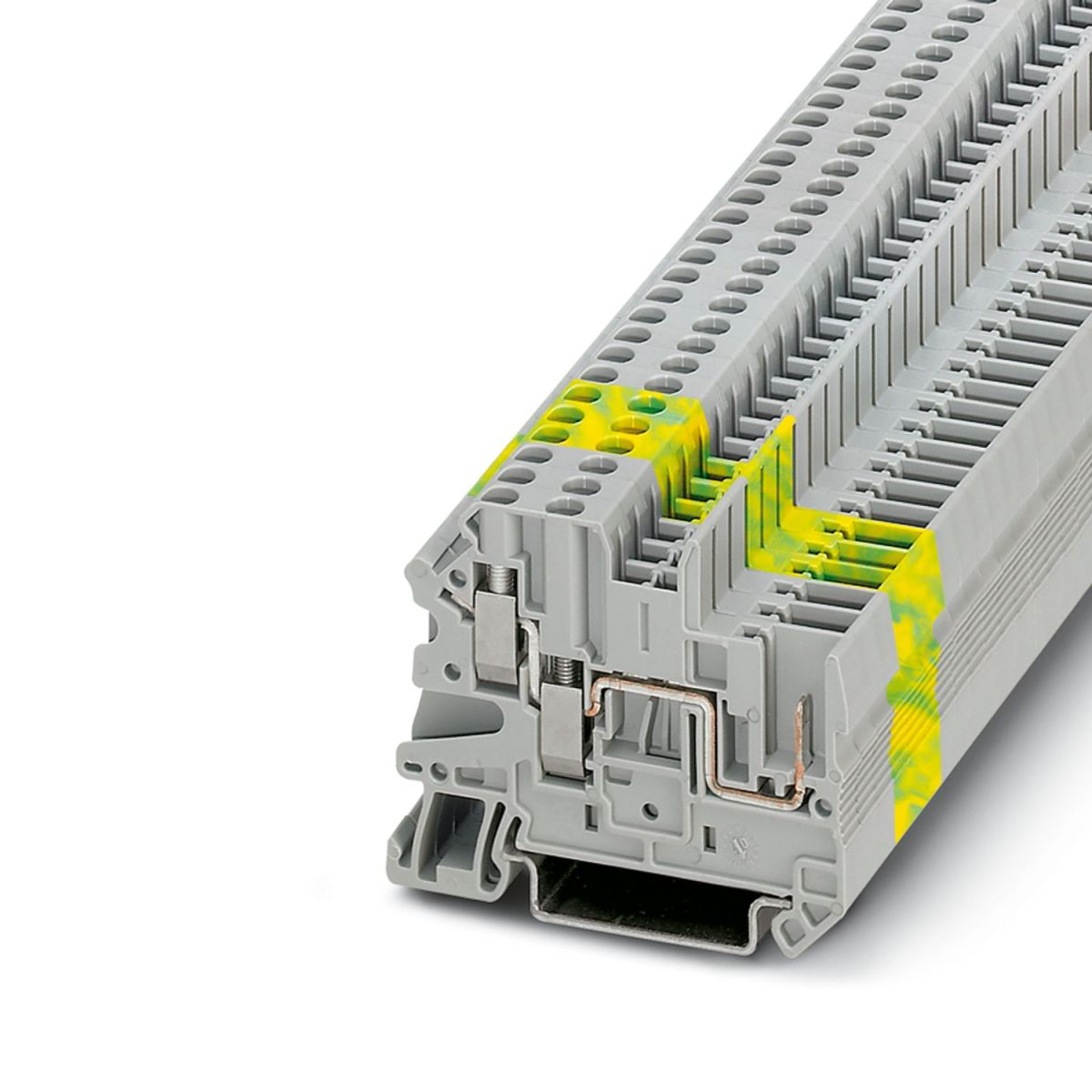

Cầu đấu xuyên Phoenix Contact UT 2,5-TWIN/1P – 3060490

Cầu đấu xuyên Phoenix Contact UT 2,5-TWIN/1P – 3060490 là cầu đấu xuyên thuộc dòng UT, được Phoenix Contact phân loại là Plug-in terminal block. Sản phẩm có 1 vị trí, 3 điểm kết nối, 1 hàng và 1 điện thế, phù hợp cho các hệ thống đấu dây và phân phối điện trong tủ điện công nghiệp.

UT 2,5-TWIN/1P sử dụng phương thức đấu vít/kết nối dạng cắm (Screw/plug-in connection). Phần đấu vít sử dụng ren M3, mô-men siết 0,5–0,6 Nm và chiều dài tuốt dây yêu cầu 9 mm. Thiết kế kết hợp đấu vít và dạng cắm hỗ trợ cấu hình đấu nối linh hoạt khi sử dụng với phích cắm tương thích.

Về đặc tính điện, cầu đấu có điện áp định mức 500 V, dòng điện định mức 24 A và điện áp xung định mức 6 kV. Tiết diện danh định là 2,5 mm², hỗ trợ dây dẫn cứng và dây dẫn mềm từ 0,14–4 mm² (AWG 26–12).

Phần cách điện được chế tạo từ PA, màu xám RAL 7042, thuộc nhóm vật liệu cách điện I và đạt cấp chống cháy UL 94 V0. Sản phẩm cũng đáp ứng các yêu cầu chống cháy phương tiện đường sắt theo DIN EN 45545-2, với R22, R23, R24 và R26 đạt mức HL1–HL3.

UT 2,5-TWIN/1P có chiều rộng 5,2 mm, hỗ trợ lắp trên thanh DIN NS 35/7,5 hoặc NS 35/15. Phoenix Contact quy định dòng tải tối đa không được vượt quá tổng dòng của tất cả dây dẫn được kết nối; đồng thời dòng điện và điện áp thực tế của kết nối được xác định bởi phích cắm sử dụng cùng sản phẩm.
