Cầu đấu xuyên Phoenix Contact UT 4-TWIN/ 1P BU – 3060270 là cầu đấu dạng cắm thuộc dòng UT, được thiết kế với 1 vị trí và 3 điểm kết nối trên cùng một mức điện thế. Sản phẩm có màu xanh dương RAL 5015, phù hợp cho các hệ thống đấu nối dây điện trên thanh DIN trong tủ điện và thiết bị công nghiệp.
UT 4-TWIN/ 1P BU có tiết diện danh định 4 mm², hỗ trợ dây dẫn cứng và mềm từ 0,14 đến 6 mm², tương đương AWG 26–10 theo quy đổi IEC. Phương thức kết nối là đấu vít/kết nối dạng cắm (Screw/plug-in connection), với ren vít M3, mô-men siết 0,6–0,8 Nm và chiều dài tuốt dây 9 mm.
Về đặc tính điện, cầu đấu có dòng điện danh định 32 A, điện áp danh định 500 V và điện áp xung định mức 6 kV. Phoenix Contact lưu ý tổng dòng điện của tất cả dây dẫn được kết nối không được vượt quá dòng tải tối đa; đồng thời dòng điện và điện áp thực tế còn được xác định bởi phích cắm sử dụng cùng sản phẩm.
Phần cách điện được chế tạo từ PA (polyamide), thuộc nhóm vật liệu cách điện I và đạt cấp chống cháy UL 94 V0. Sản phẩm đáp ứng các yêu cầu chống cháy cho phương tiện đường sắt theo DIN EN 45545-2, với các mức R22, R23, R24 và R26 đạt HL1–HL3.

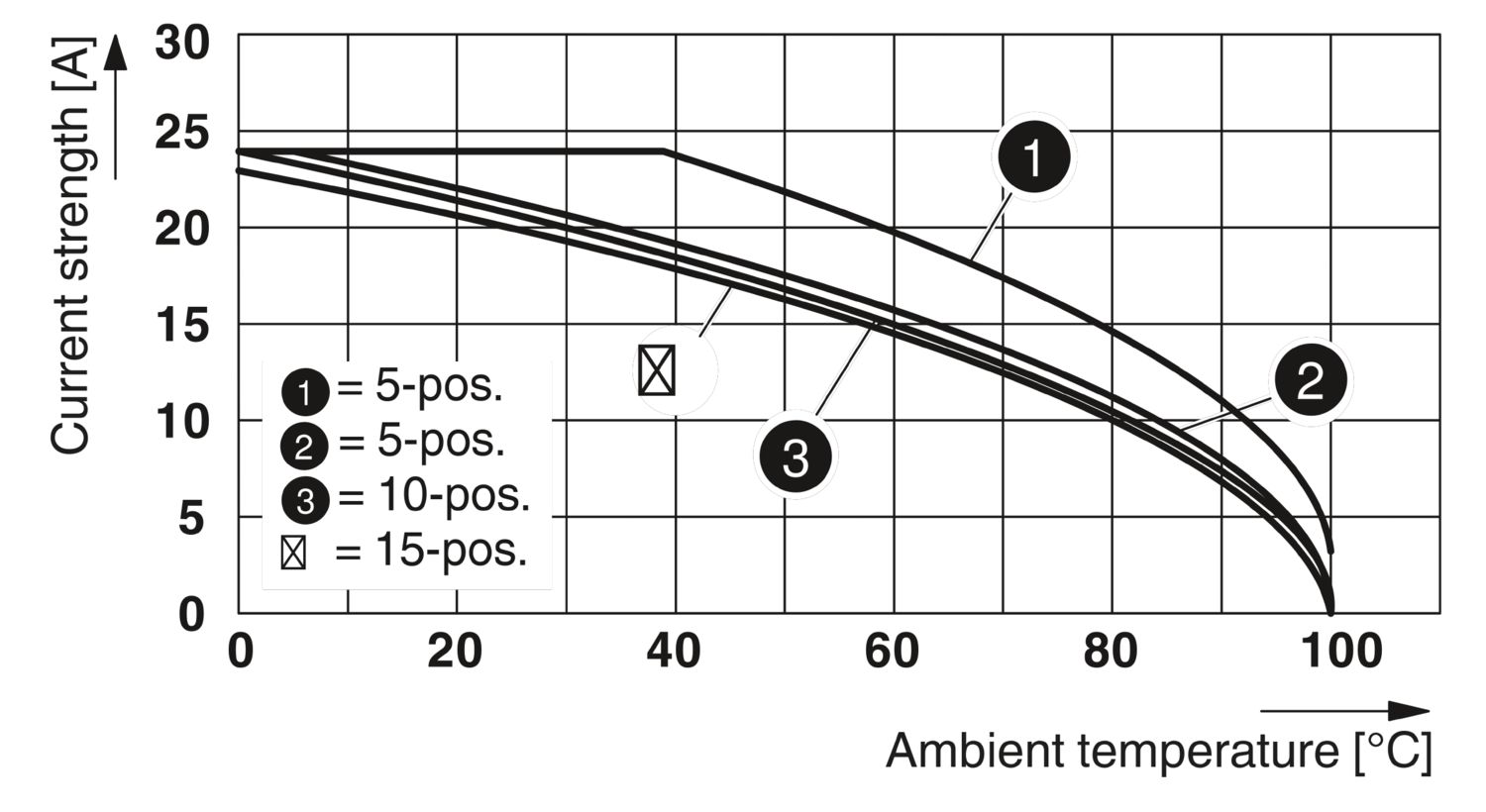

Cầu đấu có chiều rộng 6,2 mm, chiều cao 55,7 mm và có thể lắp trên thanh DIN NS 35/7,5 hoặc NS 35/15. Dải nhiệt độ môi trường khi vận hành từ -60 °C đến 100 °C, trong đó nhiệt độ vận hành tối đa cần được xem xét cùng hiện tượng tự phát nhiệt và đường cong derating của sản phẩm. Kết nối được thiết kế theo IEC 61984.
