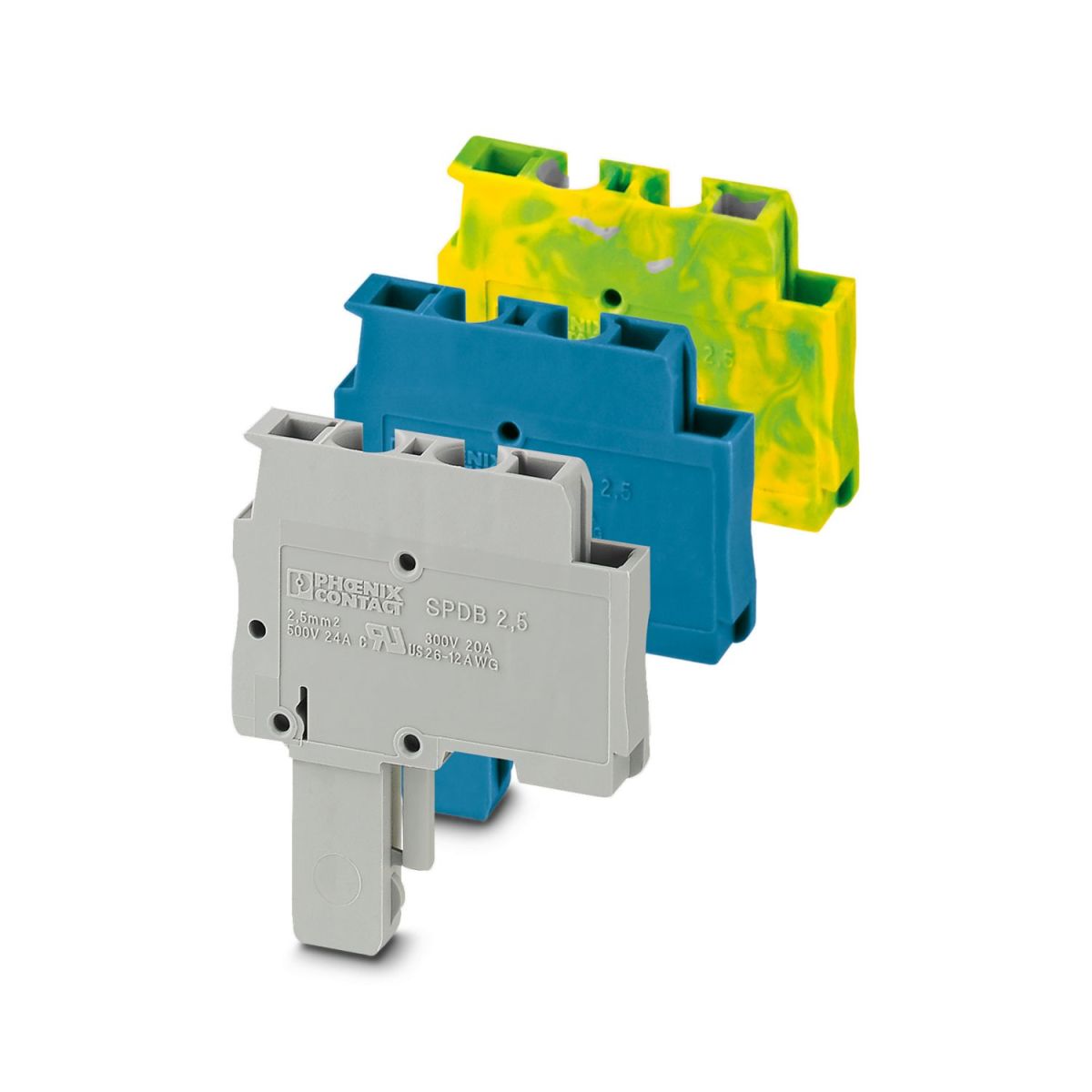

Phích cắm cầu đấu Phoenix Contact SPDB 2,5/ 1-L BU – 3043200

Phích cắm cầu đấu Phoenix Contact SPDB 2,5/ 1-L BU – 3043200 là phích cắm đầu cuối (terminal plug) thuộc hệ thống cầu đấu dạng cắm của Phoenix Contact. Sản phẩm có 1 vị trí, bước chân 5,2 mm và được thiết kế dưới dạng phần tử kết nối bên trái, với vỏ bên trái không có chốt gài và phía bên phải để mở không có nắp.

SPDB 2,5/ 1-L BU sử dụng phương thức đấu nối lò xo (Spring-cage connection). Tiết diện danh định là 2,5 mm², hỗ trợ dây dẫn cứng từ 0,08–4 mm² và dây dẫn mềm từ 0,08–2,5 mm². Chiều dài tuốt dây yêu cầu từ 8–10 mm.

Về đặc tính điện, phích cắm có điện áp định mức 500 V, dòng điện định mức 24 A và điện áp xung định mức 6 kV. Dòng tải tối đa đạt 24 A khi sử dụng dây dẫn tiết diện 4 mm², phù hợp cho các kết nối nguồn và tín hiệu trong hệ thống đấu dây công nghiệp tương thích.

Phần cách điện được chế tạo từ PA, màu xanh RAL 5015, thuộc nhóm vật liệu cách điện I và đạt cấp chống cháy UL 94 V0. Vật liệu cũng đáp ứng các yêu cầu chống cháy cho phương tiện đường sắt theo DIN EN 45545-2, với R22, R23, R24 và R26 đạt mức HL1–HL3.

Sản phẩm có kích thước nhỏ gọn 5,2 × 32,7 × 39 mm (rộng × cao × sâu). SPDB 2,5/ 1-L BU tuân theo tiêu chuẩn kết nối IEC 61984, phù hợp tích hợp vào các cấu hình cầu đấu dạng cắm COMBI tương thích của Phoenix Contact.

Theo Phoenix Contact, đầu nối COMBI không có chức năng đóng cắt công suất theo IEC 61984. Vì vậy, khi sử dụng đúng mục đích, việc cắm hoặc rút đầu nối phải được thực hiện trong điều kiện không tải và không có điện áp.
